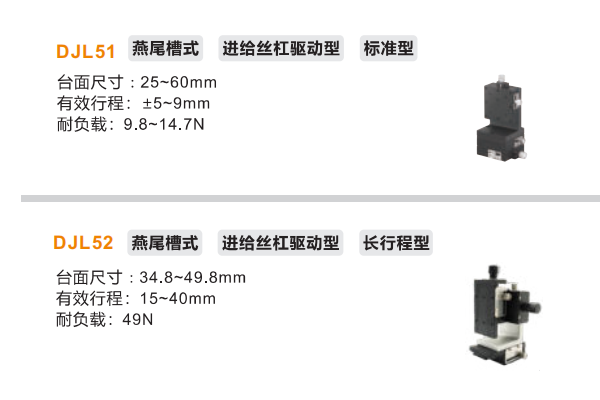

DJL51/DJL52系列為燕尾槽式手動位移滑臺，采用精密絲杠驅動與燕尾槽導軌組合設計，兼具高剛性結構與微米級定位能力。DJL51為標準行程型號，適用于常規精密調節；DJL52為長行程型號，滿足更大范圍位移需求。專為光學儀器校準、機械加工定位及實驗室精密調整等場景研發。

一、核心特點

1、高剛性燕尾槽導軌

·45°燕尾角設計，抗傾覆能力較直線導軌提升60%

·導軌面經高頻淬火處理（HRC58±2），耐磨壽命超50萬次往復

2、精密絲杠驅動系統

·研磨級絲杠（C5精度），導程1mm/轉

·千分尺頭可選，最小讀數值0.01mm

·重復定位精度：±0.005mm（DJL51）/±0.006mm（DJL52）

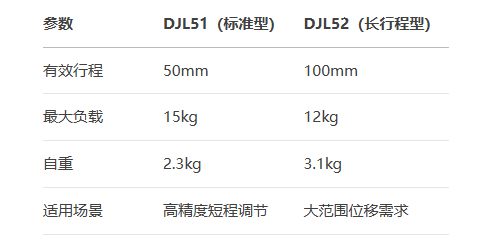

3、差異化型號設計

二、性能對比

1、與交叉滾柱導軌型（DIU01）對比

·優勢：抗沖擊能力提升40%，更適合車間環境

·不足：摩擦系數較高（0.1 vs 0.05），不適合高頻微動

2、與滾珠導軌型（DJH01）對比

·優勢：同等負載下成本降低35%

·不足：手動調節需更大扭矩（約1.5N·m）
