什么是psd位置傳感器？

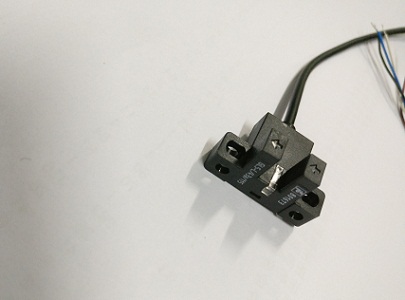

psd位置傳感器是一種能測量光點在探測器表面上連續位置的光學探測器。是一種新型的光電器件，或稱為坐標光電池。它是一種非分割型器件，可將光敏面上的光點位置轉化為電信號。

psd位置傳感器的工作原理

psd由p襯底、pin光電二極管及表面電阻組成。具有位置分辨率高，響應速度快和處理電路簡單等優點。將二維方形psd應用于定位系統中，模擬psd對準物體的過程，確定psd與物體之間的相對位置；對準物體的中心裝有一高亮度的發光二級管psd傳感器安裝于微動工作平臺上；二極管發出的光束經過光學系統聚焦后，將光點成像于放置在透鏡焦平面上的psd的接收光敏面上，這個光點信號經過前置放大電路轉換為電信號。然后，通過a/d采樣,送入到計算機進行處理。從而確定psd對準物體平面上某一點的位置。

當對準位置在測量范圍內移動時，光斑與psd兩電極間的距離發生變化，使兩電極輸出電流隨其光斑位置的變化而變化，因此通過測定傳感器兩電極輸出電流的大小，便可知道psd與對準物體平面上的某一點位置相對應。

psd位置傳感器的分類

位敏探測器PSD主要有三種：四象限探測器、橫向效應探測器、CCD/CMOS型探測器，四象限探測器和橫向效應探測器的幾何結構四象限探測器是一個均勻的硅盤，中間有交叉間隙。因此，有四個相等的光電探測器封裝為一個。

探測器的中心是交叉狀分離產生的交叉點。以檢測器為中心的激光束將從每個段產生相等的電流。光束運動將被轉換成不同的電流在每個段，并通過處理這些數據，可以計算光束中心的波動。所計算的波動被給定為相對于光束尺寸的運動百分比。了解光束的尺寸可以方便地轉化為工程單元。

由SpotOn系列提供的軟件能完成這些計算橫向效應探測器以類似于四象限探測器的方式工作，其中信息由四個電極遞送，每個軸兩個，并附著在敏感表面的背面。在這種情況下，四個電流由光吸收產生，并用適當?shù)乃惴ㄟM(jìn)一步處理以給出x和y位置。在CCD/CMOS位敏探測系統中，光束位置是通過測量在檢測器表面上傳遞給每個像素的能量來確定的。
