無刷電機主要有三種類型：內轉子型、外轉子型和盤式轉子型。無刷電機由永磁體、繞組、磁極傳感器和驅動電路組成，實現電機的功能。這種類型的電機在速度控制和節能方面都很好。與使用逆變器和觸發角控制來控制感應電機的速度相比，這些電機可以在較寬的速度范圍內使用，從低速旋轉到高速旋轉。

　　此外，轉子中使用了永磁體。由于無刷直流電機不需要在轉子中感應電流，因此具有結構緊湊、輸出功率高、效率高等優點。然而，由于轉子中需要永磁體、磁極傳感器和特殊驅動電路，無刷直流電機傳統上價格昂貴，應用范圍有限。

　　近年來，隨著電子器件的發展和電子元器件集成度的提高，驅動電路的成本和尺寸都有所降低。此外，由于應對全球變暖對節能的需求不斷增加，無刷直流電機被廣泛應用于空調、冰箱和洗衣機等節能電器，以及車載電動汽車和混合動力汽車的驅動電機和電機。其緊湊的尺寸和高輸出功率使其適合各種應用，包括觸摸屏平板電腦、磁盤驅動器設備和無人機的冷卻風扇。由于無刷電機的結構設計限制較少，因此開發了幾種設計。我們將解釋三種最典型的設計提供的特征。

　　無刷電機的類型

　　1.1內轉子類型

　　對于內轉子類型，旋轉部件（也稱為轉子）位于定子內部，分段永磁體安裝在轉子外表面。由于小轉子直徑和小慣性矩，它具有良好的加速和減速響應。此外，由于定子靠近電機表面且散熱良好，因此可以實現具有高輸出功率的緊湊型電機。

　　這是一種典型的無刷電機配置，應用廣泛。在我看來，它們可以節省大量空間或成為物料搬運應用的有效選擇，例如驅動傳送帶的滑輪和/或驅動AGV的車輪。

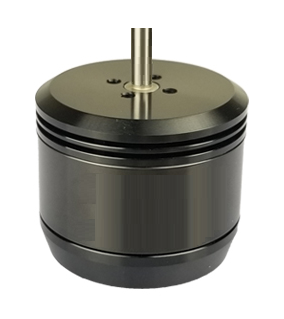

　　1.2外轉子的類型

　　對于外轉子類型，轉子位于定子外部，永磁體位于轉子內部。分段永磁體安裝在轉子的內表面上。定子和永磁體的位置與內轉子類型的位置相反。杯形轉子慣性矩大，加減速響應差，不適合靈活運動，但仍能提供良好的速度穩定性。

　　由于轉子直徑較大，與內轉子類型相比，可以安裝更多的磁鐵，并且與內轉子類型相比，磁極數量增加。這使得以緊湊的尺寸實現高輸出功率成為可能。然而，由于繞組位于內部，散熱性差，繞組容易發熱，限制了工作時間。在采用外轉子無刷電機的無人機電機中，轉子杯上設有通風孔，螺旋槳產生的風有助于保持繞組冷卻。

　　外轉子式的應用范圍較窄。轉子的大慣性使得快速啟動和停止更加困難。散熱不良限制了工作時間。但是，如果電機設計考慮了熱通風、輻射或冷卻，則應用可擴展到冷卻風扇和無人機等。

　　1.3盤式轉子類型

　　對于盤式轉子類型，定子是通過在電路板上安裝繞組和磁極傳感器形成的。由于板式永磁體位于轉子表面，它們面向定子，因此這種類型的電機非常薄。它用于在輕負載下保持穩定和固定的速度。沒有軸，因此負載安裝在轉子上。

　　這種類型的電機通常用于硬盤驅動器以及CVD、藍光光盤和其他介質的磁盤驅動器，但它可以擴展到空間有限的其他應用。
