（光電傳感器）三角測量傳感器 (BGS) OBT300-R100-2EP-IO-V31-L
| 【產品功能描述】 | |
| （漫反射型光電傳感器）三角測量傳感器(BGS)OBT300-R100-2EP-IO-V31-L系列緊湊型光電，是目前單一外形下規格最齊全的新一代產品。包含漫反射、反射板、對射和距離測量型，適用于絕大多數的應用場合。全系列集成IO-Link通訊接口。DuraBeam激光型擁有普通光電的耐久性和激光光電的應用性。列陣測量技術(MPT)的應用將此系列產品的性能提升到了一個新的高度。 | |
| 【附件產品】 | |
·輔助安裝件:OMH-ML100-09 ·輔助安裝件:OMH-R10X-01 ·輔助安裝件:OMH-R10X-02 ·輔助安裝件:OMH-R10X-04 ·輔助安裝件:OMH-R10X-1 | ·IO-Link主設備(EIP/MOD):ICE2-8IOL-G65L-V1D ·IO-Link主設備:ICE1-8IOL-G30L-V1D ·IO-Link主設備:IO-Link-Master02-USB |
產品·特點
——三角測量傳感器 (BGS) OBT300-R100-2EP-IO-V31-L產品特性——
●小型設計，提供多功能安裝選項DuraBeam激光傳感器-持久耐用，可像LED一樣使用 ●擴展的溫度范圍 ●-40°C...60°C ●較高的防護等級：IP69K ●內置IO-Link通訊接口 |
|
產品·規格參數
——三角測量傳感器 (BGS) OBT300-R100-2EP-IO-V31-L產品性能——
通用規格參數：——
·檢測范圍:7...300mm
·最小檢測范圍:7...25mm
·最大檢測范圍:7...300mm
·可調檢測范圍:25...300mm
·參考目標物:標準白板,100mmx100mm
·光源類型:激光
·光源特性:紅光激光
·注意:不要直視光束
·激光等級:1
·波長：680nm
·光束發散角：>5 mrad d63<1 mm in the range 150-250mm
·脈沖長度：3μs
·重復頻率：約13kHz
·最大脈沖能量：10.4nJ
·黑/白色差(6%/90%)：<5%(150mm處)
·光斑直徑：在200mm檢測距離處約1mm
·發散角：約0.3o
·極限環境光強：EN 60947-5-2:40000Lux
工作方式：——

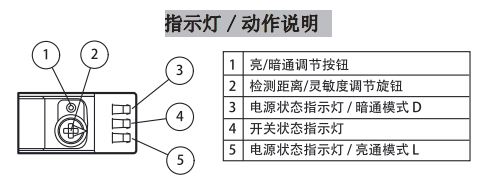

·工作狀態顯示：綠色LED：常亮－電源指示,閃爍(4Hz)－短路,閃爍(1Hz)－IO-Link模式
·功能顯示：黃色LED:常亮－檢測到物體,常滅－目標物超出檢測范圍
·操作元件：亮/暗通調節按鈕
·操作元件：檢測距離調節旋鈕
電氣特性：——
·工作電壓UB：10...30VDC
·紋波：最大10%
·空載電流I0：<20mA在24V電壓
·保護等級：III
輸出：——
·開關類型：亮/暗通可調，出廠設置為亮通模式L,對應開關類型為：C/Q-Pin4:NPN亮通／PNP暗通/Q-Pin2:NPN暗通／PNP亮通
·信號輸出：2路推挽輸出(4-in-1),短路保護，反極性保護，過壓保護
·負載電壓：最大30VDC
·負載電流：最大100mA，電阻負載
·用電負載分類:DC-12&DC-13
·電壓降Ud:≤1.5VDC
·開關頻率f:1650Hz
·響應時間:300μs
